吸尘与排屑

CNC 机床会把一块材料变成一堆切屑和一团粉尘。如果放任不管，这些碎屑会进入切缝、落在机床上，也会进入你的肺部。本指南讲解吸尘的工作方式、如何在常见方案之间做选择，以及在第一刀之前值得你注意的安全要点。

很多初学者把吸尘当成以后再加的配件。更好的做法是把它和机床、第一种材料以及机床的摆放位置一起规划，因为这些因素都会改变你的需求。下面各节按这个顺序展开：先是组成部分，再是各项指标，然后是选择，最后是容易被忽视的危险。

什么是吸尘系统

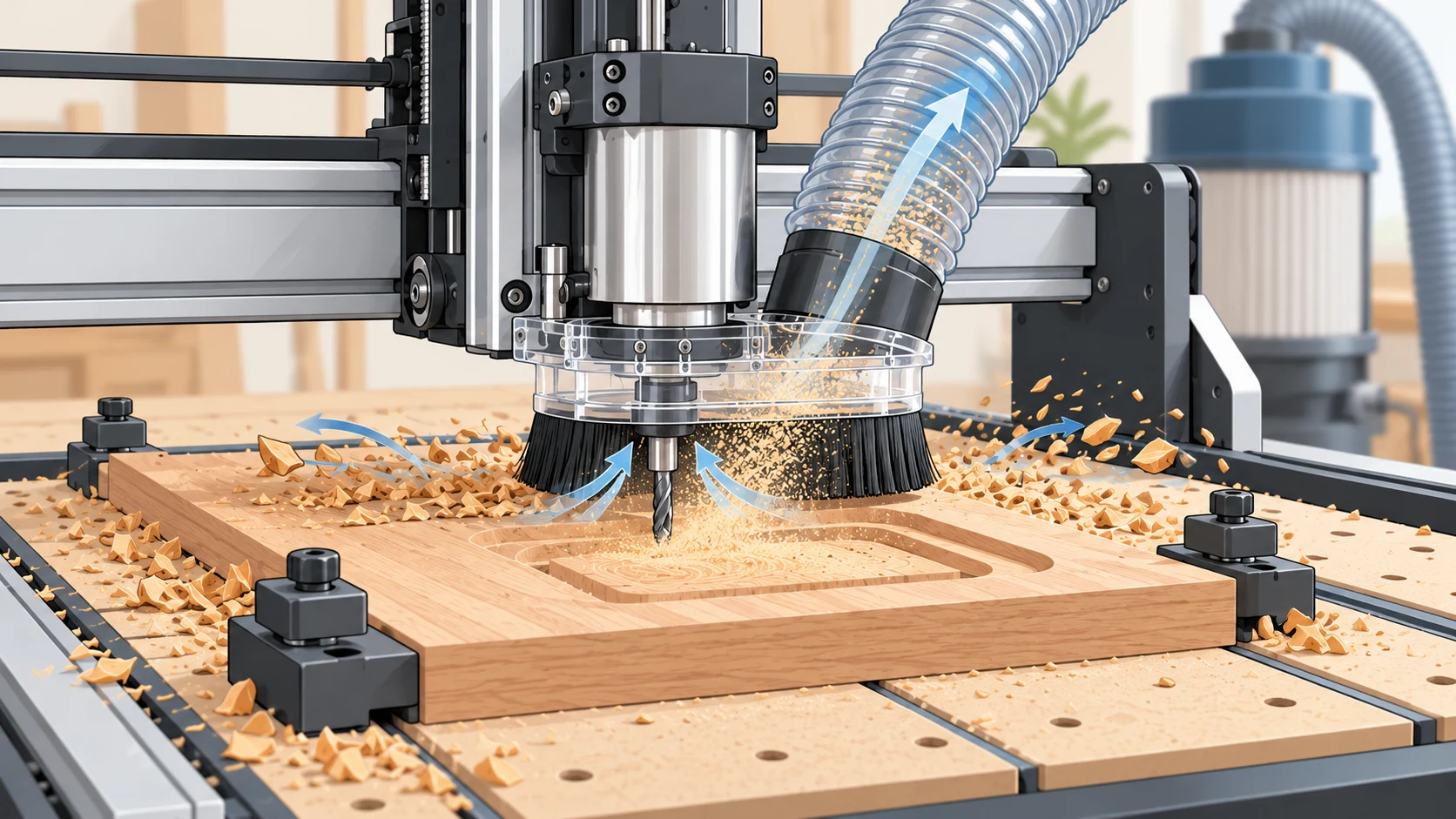

CNC 吸尘系统有三个部分：刀具处的吸尘罩、软管，以及产生吸力的真空源。

吸尘罩围在刀具周围，在碎屑产生的地方把它收集起来。吸尘罩可以带来更干净的切削，因为碎屑被清出了加工区域。

非常细的泡沫粉尘会附着在表面上，所以切削这类材料时建议使用吸尘罩。

吸尘罩还能减少维护工作，因为污垢堆积会造成过早磨损。

有些吸尘罩是可调的。可调吸尘罩安装在 X 轴上，因此在 Z 轴下刀时，它会停留在设定的位置。

看懂吸尘器上的数字

选择吸尘器时有两项指标很重要。CFM 衡量吸尘器能够移动的空气体积，数值越高，移动的粉尘越多。

吸力，也称为水柱提升（water lift）或静压，表示空气被拉过吸尘罩和软管的力度。

由于这两项指标此消彼长，在把吸尘器与吸尘罩和软管搭配之前，请先检查它的 CFM 和吸力额定值。

shop vac、集尘器还是除尘机

典型的 shop vac 能够移动 100 到 200 CFM 的空气，适用于 1.25 到 2.5 inch 的软管。这些数字描述的是典型的 shop vac，并不适用于每一个型号。

shop vac 的 CFM 较低而吸力较高，适合较小直径的软管。

集尘器正好相反：它们的 CFM 高而吸力较低，适合较大直径的软管。

集尘器可以从大型机床上收集更大量的粉尘和切屑，通常是固定安装的。

在实际使用中，shop vac 适合便携和日常清理，而集尘器适合需要持续收集的专用车间。

第三种选择是除尘机，它是一种专用真空设备，配有精细过滤，用于处理有害的可吸入粉尘。

除尘机通常使用 HEPA 或非常精细的过滤器，可以捕获小至 0.3 microns 的颗粒。这一点适用于除尘机这一类设备。

较高的吸力适用于金属等重型材料、从窄缝中吸出切屑，以及固定式吸尘罩。

固定式还是可调式吸尘罩

如果你切削平板或板材，可调吸尘罩收集粉尘的效果远好于固定式，并且对真空吸力的依赖更小。

代价是设置时需要多加小心。可调吸尘罩需要针对每种材料厚度重新设置，在较深的切削中可能会被铣刀电机撞到。

固定式吸尘罩也有同样的弱点：在较深的切削中，它可能会碰到工件。

在安装了吸尘罩的机床上做设置时，先把主轴抬高，这样才能装上吸尘罩。

把吸尘软管挂在吸尘罩上方，这样它就不会拉扯铣刀电机，也不会勾到工件。

静电

高速流动的空气和切屑会积累静电，这一点比大多数初学者想到的更值得注意。吸尘软管会因高速流动的空气和切屑积累静电，并向附近的金属或电子设备放电。

细小的木粉流过塑料软管和旋风分离器时会产生静电，除非整个收集系统接地。

不具备防静电功能、或没有内部金属螺旋的吸尘软管，更容易积累静电。

对于 CNC 上的吸尘软管，请使用防静电软管，或在软管内部穿入裸铜编织带，并在真空源一端接地，以导走静电。

让机床控制吸尘开关

许多控制器可以替你控制吸尘的开关。在带有冷却液输出的控制器上，冷却液输出可以让 M-codes 控制吸尘、吹气或切削液等设备。

自动电源继电器可以根据控制器的输出信号，开启和关闭铣刀电机或真空吸尘器等外部工具。

切屑、空气和润滑剂

吸尘并不是处理切屑的唯一办法。压缩空气适合偶尔清除切缝中的切屑。

加工铝材时，冷却液或压缩空气可以为切削降温。

有些人在铝材切削中使用 WD-40 或异丙醇作为切削润滑剂，前提是切屑仍然能够排出。

切屑还会造成装夹误差。靠山和材料之间的切屑会妨碍方正对齐，所以在夹紧之前先清理靠山线。

排查吸力不足

如果真空电机在转但没有吸力，请检查管道中是否有碎屑或堵塞，并查看真空腔内是否有异物。这一点适用于机床集成的真空装置。

太窄的软管会限制气流并降低效率。

切削前请先阅读的安全要点

木材、塑料和其他材料的粉尘会在长期内刺激呼吸系统，即使起初没有察觉任何影响。只要你加工或打磨会产生粉尘的材料，这一点就适用。

切削会产生粉尘的材料时，请佩戴高质量的防尘口罩或呼吸器，尤其是在使用冷却液，或者吸尘和通风不良的时候。

MDF 粉尘非常细，可能很危险，所以切削 MDF 时请使用吸尘并佩戴口罩。

金属需要单独处理。在共用的集尘桶中，金属粉尘和切屑不应与木粉一起收集。

出于同样的原因，在切削金属时，如果集尘装置里装有锯末，请避免使用吸尘，因为灼热的切屑可能点燃集尘桶中的锯末。

火灾的风险不止在集尘桶。材料可能在切削过程中、在吸尘系统内部着火，也可能在处理废料时与油或化学品混合后自燃。无论是切削时还是处理废料时，都要记住这一点。

如果使用激光，请在通风良好的空间中工作，配备烟雾抽排，或打开窗户或门，因为烟雾和颗粒物有害。这一点适用于激光切割或雕刻。

简短检查清单

• 让吸尘器与任务匹配：检查 CFM 和吸力，并让软管尺寸与吸尘器类型匹配。
• 平板加工选择可调吸尘罩，并针对每种材料厚度重新设置。
• 使用防静电软管或接地的铜编织带导走静电。
• 不要让金属切屑进入装有锯末的集尘桶。
• 切削会产生粉尘的材料时佩戴口罩或呼吸器。
• 夹紧之前先清理靠山线上的切屑。
